05.06.2024 Lesedauer: min Jens Hakenes
Der Stellantrieb der Fußbodenheizung ist nicht irgendein x-beliebiges Bauteil, sondern ein hilfreiches Steuerungselement. Oft ist eine Nachrüstung bei älteren Anlagen sinnvoll, denn damit lässt sich viel Geld sparen. Die Kosten und Möglichkeiten der verschiedenen Lösungen sind allerdings sehr unterschiedlich.
Das Optimieren der Fußbodenheizung ist nur eine Möglichkeit für mehr Effizienz. Nutzen Sie unseren Rechner für Modernisierungen – und finden Sie heraus, was sich besonders lohnt:

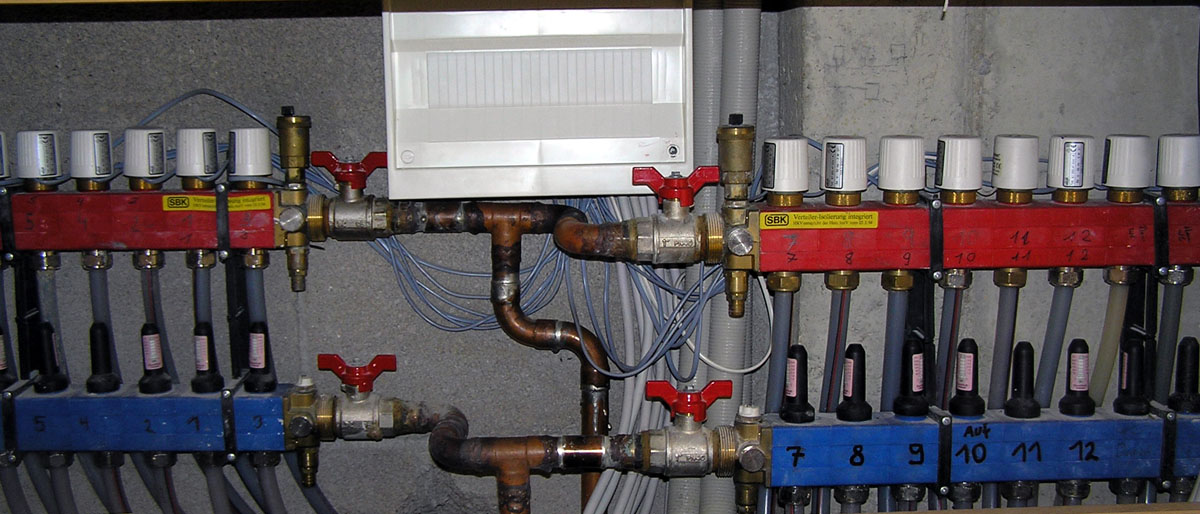

Der Stellantrieb einer wassergeführten Fußbodenheizung ist ein kleiner Motor oder anderer Antrieb, der ein Ventil im Heizkreisverteiler verstellt. So sorgt er dafür, dass mehr oder weniger Heizwasser durch den Heizkreis einer Fußbodenheizung läuft. Das Signal zum Öffnen oder Schließen des Ventils kommt von einem Thermostat oder einer zentralen Steuereinheit.
Ältere Fußbodenheizungen haben häufig keine Stellantriebe und Raumthermostate. Stattdessen werden die Ventile per Hand eingestellt. Stellantriebe und Thermostate lassen sich aber oft ziemlich einfach und kostengünstig nachrüsten. So können Sie für mehr Effizienz und Komfort bei der Steuerung Ihrer Fußbodenheizung sorgen.
Ein wesentliches Merkmal bei den Stellantrieben einer Fußbodenheizung ist die unterschiedliche Spannung zur Stromversorgung. Es gibt Stellantriebe mit 230 Volt (V) und 24 Volt. Ein Stellantrieb mit 230 V ist meist günstiger als ein Stellantrieb mit 24 V. Dafür ist letzterer in der Regel geräuschlos.
Zu unterscheiden ist außerdem zwischen elektrothermischen Stellantrieben und elektromotorischen Stellantrieben.
Egal ob 230 V oder 24 V, elektrothermisch oder elektromotorisch: Stellantriebe einer Fußbodenheizung lassen sich auch manuell öffnen. Das kann zum Beispiel bei einem Stromausfall der Steuereinheit nötig sein. Oder wenn ein anderes Bauteil der Heizung wie ein Raumthermostat kaputt ist. Für einen Stromausfall ist wichtig zu wissen, um welchen Typ Stellantrieb es sich handelt (siehe Beschriftung):
Wer bei der Fußbodenheizung einen Stellantrieb nachrüsten möchte, kann aus verschiedenen Lösungen wählen: zum Beispiel mit Funk oder mit Kabel. Dabei geht es um die Verbindung vom Stellantrieb zum Thermostat beziehungsweise zur Steuereinheit, die zwischen Stellantrieb und Thermostat eingebunden ist.
Für den Stellantrieb selbst ist aber in der Regel zumindest ein Kabel nötig: zur Stromversorgung mit 230 V oder 24 V. Die läuft meist über ein Kabel zur zentralen Steuereinheit. Fußbodenheizungs-Stellantriebe mit Batterie oder Akku sind aktuell nicht verfügbar.
In vielen Altbauten ist das Verlegen neuer Kabel eine große Herausforderung. Deswegen bietet es sich bei einer Fußbodenheizung an, Stellantrieben nachzurüsten, die Antrieb/Steuereinheit und Thermostat per Funk verbinden . Je nach Größe und Wandstärke des Gebäudes kann dazu ein Funk-Verstärker nötig sein. Auch einen Stromanschluss braucht es in der Regel dafür.
Funk-Stellantriebe mit Batterie oder Akku speziell für Fußbodenheizungen gibt es aktuell nicht. Bei den meisten Heizkreisverteilern fehlt dafür schlicht der Platz. Denn Stellantriebe mit Batterie sind deutlich größer als Stellantriebe mit Stromkabel und meistens liegen die Ventile im Heizkreisverteiler dicht nebeneinander.
Es gibt jedoch eine Behelfslösung, die in einigen Fällen funktioniert: Mit Verlängerungen können auch Batterie-Funk-Stellantriebe passen, die eigentlich für Heizkörper gedacht sind. Die müssen dann allerdings mit Raumthermostaten kompatibel sein. Stellweg/Hub und Schließkraft können weitere Hürden für diese Lösung sein.
Für mehr Informationen bitte scrollen bzw. ziehen
Sind im Heizkreisverteiler ausreichend Platz und/oder Leerrohre vorhanden, können die Fußbodenheizungs-Stellantriebe auch ohne Funk angebunden werden. Per Kabel geht es dann von den Antrieben zum jeweiligen Thermostat – in der Regel über eine zentrale Steuereinheit. Letztere kann oft direkt im oder neben dem Heizkreisverteiler installiert werden und übernimmt auch die Stromversorgung der Stellantriebe. Aufwändiger ist meist das Verkabeln von Thermostaten in jedem einzelnen Raum.
Eine Kombination aus Funk und Kabel ist auch möglich. So können zum Beispiel die Stellantriebe per Kabel mit einer Steuereinheit direkt am Heizkreisverteiler verbunden werden. Und nur die Raumthermostate dann per Funk.
Für mehr Informationen bitte scrollen bzw. ziehen
Stellantriebe für Fußbodenheizungen gibt es mit verschiedenen Funktionen: von ganz einfach bis besonders smart. Wobei die Funktion des Stellantriebs selbst meist sehr simpel ist: Ventil öffnen oder schließen. Die Unterschiede ergeben sich vor allem aus dem mehr oder weniger smarten Zubehör. Denn Raumthermostate und zentrale Steuereinheiten haben einen sehr unterschiedlichen Funktionsumfang .
Raumthermostate gibt es zum Beispiel mit oder ohne
Steuereinheiten sind zu haben mit oder ohne
Die Kosten fallen entsprechend unterschiedlich aus.
Für ein durchschnittliches Einfamilienhaus mit acht Heizkreisläufen und Räumen ergeben sich folgende Gesamtkosten –¬ für ein Komplett-Paket beliebter Hersteller mit Stellantrieben, Funk-Raumthermostaten und Steuereinheit (ohne Installation):
* wie oben beschrieben nur bei ausreichend Platz und einem Heizkreis pro Raum möglich (Stand April 2024)
Kabelgebundene Lösungen sind in der Regel günstiger. Aber für die Verkabelung fallen zusätzliche Materialkosten von rund 100 Euro an – und ein entsprechend großer zeitlicher Aufwand.
Für mehr Informationen bitte scrollen bzw. ziehen
Wer Stellantriebe nutzt, statt seine Fußbodenheizung manuell einzustellen, sorgt vor allem für deutlich mehr Komfort. Denn so muss nicht mehr per Hand eingestellt und nachjustiert werden, um die gewünschte Temperatur zu erreichen – zum Beispiel bei viel Sonnenschein/Wärmeeintrag durch große Fenster oder in einem nur zeitweise genutzten Raum wie einem Arbeits- oder Gästezimmer.
Wie sehr die Heizkosten durch Stellantriebe & Co sinken, lässt sich nicht pauschal beziffern. Denn das hängt sehr stark vom jeweiligen Gebäude, der Heizung und den Bewohner*innen ab. Wird während der Heizperiode zum Beispiel häufig ein Fenster geöffnet, weil es in einem Raum zu warm ist, dann gibt es offensichtlich Potenzial für weniger Heizkosten.
Für smarte Thermostate an Heizkörpern geht die Stiftung Warentest von einem durchschnittlichen Sparpotenzial von 5 bis 10 Prozent aus. Die Verbraucherzentralen haben 9 bis 14 Prozent ermittelt. Das lässt sich nicht eins zu eins auf träge Fußbodenheizungen übertragen. Deswegen nehmen wir für unsere Beispiel-Rechnung den niedrigsten Wert an.
Fünf Prozent Einsparung wären bei einem durchschnittlichen 110-Quadratmeter-Einfamilienhaus mit Erdgas-Zentralheizung rund 135 Euro pro Jahr (laut Heizspiegel 2023). Die Investition in eines der oben beschriebenen Stellantriebe-Komplett-Pakete würde sich nach rund 4 bis 19 Jahren rechnen:
Bei zehn Prozent Einsparung rechnet es sich entsprechend schon nach der Hälfte der Zeit. Wie groß Ihr individuelles Sparpotenzial ist, können Sie für die Heizkosten in wenigen Minuten berechnen. In der Regel wird sich nicht alles davon mit Stellantrieben und Raumthermostaten einsparen lassen. Aber ein großer Teil ziemlich sicher – vor allem wenn smarte Komplett-Pakete zum Einsatz kommen.
Nicht zu unterschätzen ist der zusätzliche Stromverbrauch durch Stellantriebe und Zubehör. Stellantriebe selbst haben in der Regel eine Leistung von 1 bis 3 Watt. Daraus ergibt sich ein jährlicher Stromverbrauch von etwa 9 bis 26 Kilowattstunden (kWh). So entstehen Stromkosten von 3,60 bis 10,40 Euro pro Jahr und Stellantrieb. Bei acht Stellantrieben also bis zu 83 Euro. Dazu kommt noch der Stromverbrauch von Thermostaten und Steuereinheit.
Sie nutzen ältere, womöglich stromhungrige Stellantriebe mit 3 Watt? Dann sollen Sie prüfen, ob sich das Umrüsten zu neuen, sparsamen mit nur 1 Watt Leistung rechnet. Pro Stellantrieb können Sie so jährliche Stromkosten von fast 7 Euro sparen.
Bei der Auswahl eines passenden Stellantriebs zum Nachrüsten oder Ersetzen sind einige Dinge zu beachten:
